[컴퓨터그래픽스] 스탠드 그리기

glu 파일에는 3d 물체를 그리는 함수들이 여럿있다.

이 함수들을 이용해서 스탠드를 그리려고 한다.

먼저 오브젝트 포인터가 필요해서 선언해주자.

GLUquadricObj  *qobj;

그리고 요놈들도 있어야 되니까. 선언해주고 설정한다.

qobj = gluNewQuadric(); //  Quadric 객체 속성 설정 함수 gluQuadricDrawStyle(qobj, GLU_LINE); // 포인터랑 속성을 설정해줄 인자를 넘긴다.

여기서 잠깐 gluQuadricDrawStyle() 함수에 대해 알아보자.

gluQuadricDrawStyle() 함수 원형 -

void gluQuadricDrawStyle(GLUquadricObj *obj, GLenum drawStyle);

첫번째 인자 : Quadric에 대해 속성을 설정해줄 포인터 변수.

두번째 인자 : GLU_FILL | FLU_LINE | GLU_SILHOUETTE | GLU_POINT

GLU_LINE
 Wire frame


GLU_FILL
 Solid


GLU_POINT
 point(점)


GLU_SILHOUETTE
 외부모서리(선)만 그림















자 이제 할거 했으니,

여러 3D 물체를 그리는 함수들을 알아보자.

실린더

gluCylinder(포인터 변수, baseRadius, topRadius, Height, slices, stacks);



구

glutWireSphere(radius, slices, stack);

glutSolidSphere(radius, slices, stack);

원뿔

glutWireCone(base, height, slices, stacks);

glutSolidCone(base, height, slices, stacks);

: slices - wire 도형에서 세로로 그어지는 wire

: stacks - wire 도형에서 가로로 쌓이는 wire

토러스(이거 뭐랄까..... 도넛같이 생긴 그런거..)

glutWireTorus(innerRadius, outterRadius, sides, rings);

glutSolidTorus(innerRadius, outterRadius, sides, rings);

주전자

glutWireTeapot(size);

glutSolidTeapot(size);

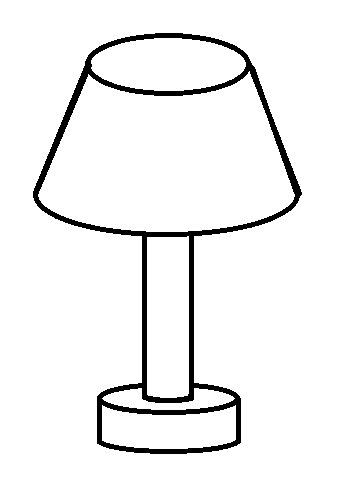

그리려는 목표는 이런 모양의 스탠드이다.

뭐... 그림판으로 그려서 폼새가 안나긴 하지만... ㅡㅡ;;;;;

우선 세가지의 부분으로 나누었다.

윗부분, 몸통부분, 바닥부분.

몸통부터 그려보자.

void draw_body() { qobj = gluNewQuadric(); gluQuadricDrawStyle(qobj, GLU_LINE); gluCylinder(qobj, 100, 100, 300, 20, 20); // 실린더. 스탠드의 body. }

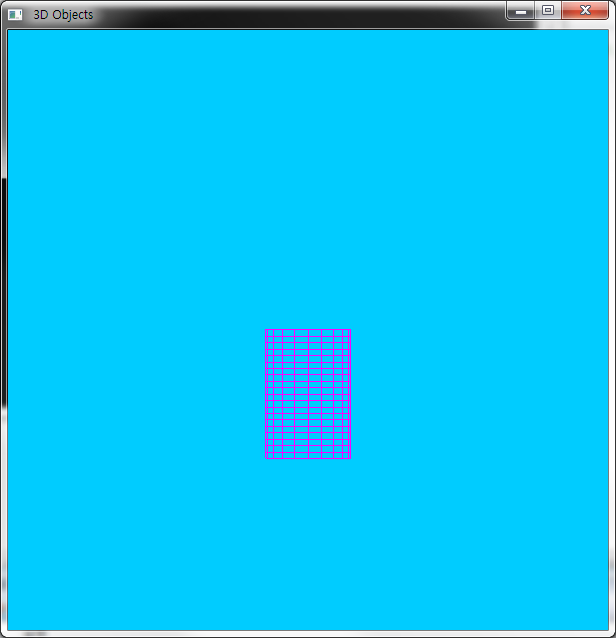

자 이렇게 몸통부분을 그렸다. 지금은 뭐 그냥 외형만 비슷하게 하려는 거라.

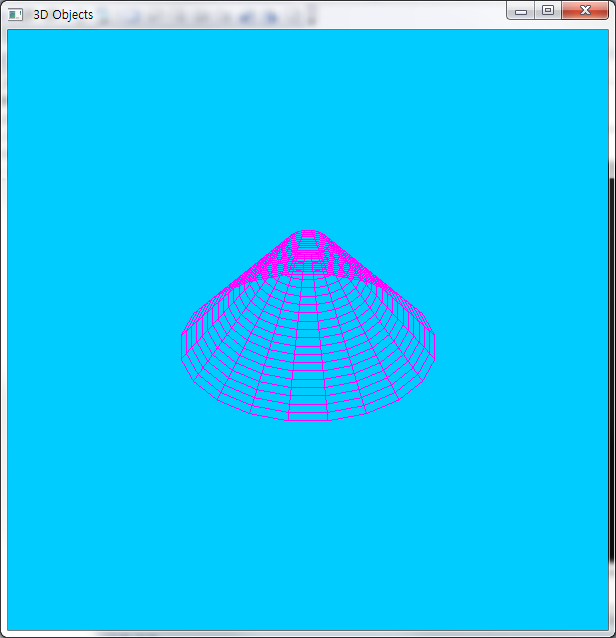

뚜껑의 구멍난 갓 부분을 그려보자.

원뿔을 이용할수도 있지만, 실린더를 이용해 윗부분의 너비를 작게해서 그렸다.

void draw_top() { qobj = gluNewQuadric(); gluQuadricDrawStyle(qobj, GLU_LINE); gluCylinder( qobj, 50, 300, 300, 20, 20);  // 실린더, 위와 아래의 너비가 다름, 갓 부분. }

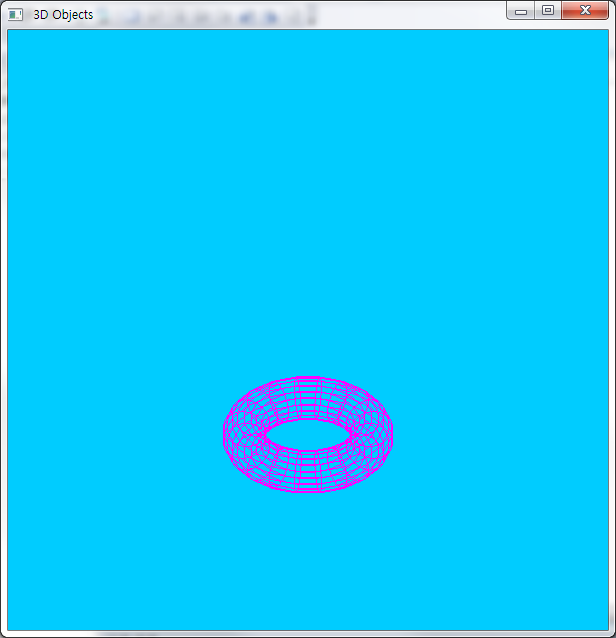

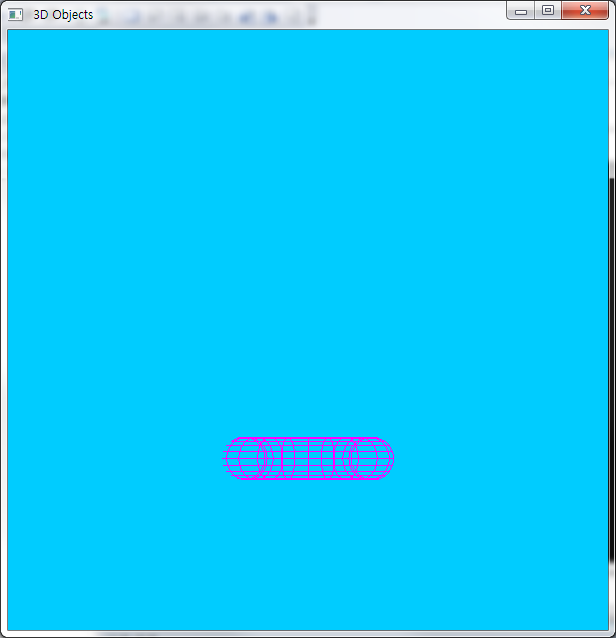

마지막으로 밑의 받침대는 토러스로 그려보았다.

위의 실린더는 여러 선언들이 필요하지만, 토러스는 숫자들만 있으면 되니깐.

void draw_bottom() { glutWireTorus(100, 200, 20,20); // (inner, outter, side, ring) }

자 이제 합쳐보자.

void display(void) { glClear(GL_COLOR_BUFFER_BIT |GL_DEPTH_BUFFER_BIT); glPushMatrix();   glRotatef(theta, 0.0, 1.0, 0.0); glColor3f (1.0, 0.0, 1.0); glRotatef(90, 1.0, 0.0, 0.0); draw_body(); glPopMatrix(); glPushMatrix(); glTranslated(0, 250, 0); glRotatef(90, 1.0, 0.0, 0.0); draw_top(); glPopMatrix(); glPushMatrix(); glTranslated(0, -300, 0); glRotatef(90, 1.0, 0.0, 0.0); draw_bottom(); glPopMatrix(); glFlush(); glutSwapBuffers(); }

여기가 중요하다.

실제로 각 객체들을 출력해 줄때는,

glPushMatrix();를 해주고, 그 객체 그리기가 끝나면

glPopMatrix();를 해주어야 한다.

안 그러면 Rotation한 거나, Translation한거, Scaling한게, 다음 그릴 객체에까지 영향을 미친다.

중요한 포인트 또 하나는 푸시, 팝을 하고 나면, 객체는 처음 위치에 똑같이 그려진다는 것이다.

그래서 로테이트를 하고 트랜슬레이트를 해서 위치를 옮겨주어야 한다.

아래 실제 전체 코드가 있다.

// include 되있는 것중 안써도 되는것도 있다. 이런거 저런거 수업시간에 하던거 연결해서 하느라...

- 전체코드 -

#include <glut.h> #include <glu.h> #include <stdio.h> #include <conio.h> #include <math.h> // 포인터변수필요 GLUquadricObj  *qobj; void draw_body() { qobj = gluNewQuadric(); gluQuadricDrawStyle(qobj, GLU_LINE); gluCylinder(qobj, 100, 100, 300, 20, 20); // 실린더. 스탠드의 body. } void draw_top() { qobj = gluNewQuadric(); gluQuadricDrawStyle(qobj, GLU_LINE); gluCylinder( qobj, 50, 300, 300, 20, 20);  // 실린더, 위와 아래의 너비가 다름, 갓 부분. //실린더( baseRadius, topRadius, height, slices, statck ) } void draw_bottom() { glutWireTorus(100, 200, 20,20); // (inner, outter, side, ring) } //void draw_teapot() //{ // glutWireTeapot(50); //} //===================================== void display(void) { glClear(GL_COLOR_BUFFER_BIT |GL_DEPTH_BUFFER_BIT); glPushMatrix();   glRotatef(theta, 0.0, 1.0, 0.0); glColor3f (1.0, 0.0, 1.0); glRotatef(90, 1.0, 0.0, 0.0); draw_body(); glPopMatrix(); glPushMatrix(); glTranslated(0, 250, 0); glRotatef(90, 1.0, 0.0, 0.0); draw_top(); glPopMatrix(); glPushMatrix(); glTranslated(0, -300, 0); glRotatef(90, 1.0, 0.0, 0.0); draw_bottom(); glPopMatrix(); /* glPushMatrix(); glTranslated(400, 200, 0); glRotatef(90, 1.0, 0.0, 0.0); draw_teapot(); glPopMatrix(); */ glFlush(); glutSwapBuffers(); } void init(void) { glEnable(GL_DEPTH_TEST);     glClearColor(0.0,0.8,1.0,0.0);    glMatrixMode(GL_PROJECTION); glLoadIdentity(); glOrtho(-500.0, 700.0, -500.0, 700.0, 0.0, 1000.0); gluLookAt(200, 200, 200, 0, 0, 0, 0, 1, 0); } int main(int argc , char** argv) { glutInit(&argc, argv); glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB); glutInitWindowSize(600,600); glutInitWindowPosition(100,100); glutCreateWindow(" 3D Objects"); init(); glutDisplayFunc(display); //glutIdleFunc(rotate); glutMainLoop(); return 0; }

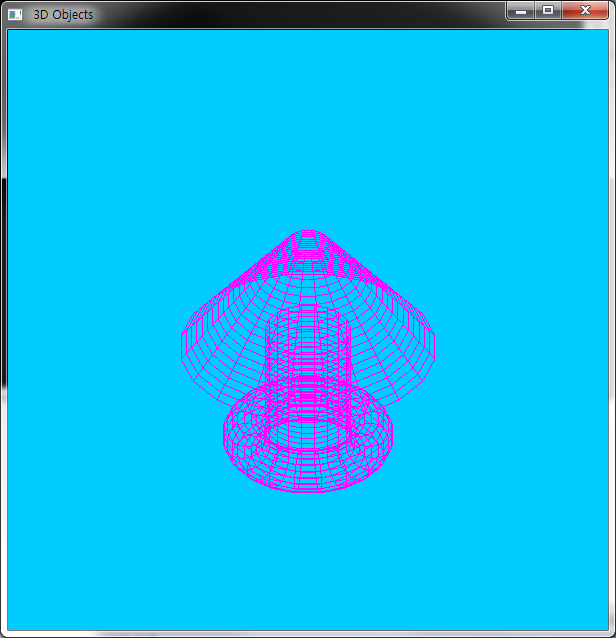

↑ 요렇게 해서 그리면 ↓ 이런 결과물이 나온다.
